为EeePC 701加装GPS模块

Step 2 安装GPS天线模块

GPS天线模块也必须能够安装到EeePC外壳的边框里。天线背面的绝缘滤波器需要移到天线模块的旁边，在确保不损伤滤波器的前提下，调整滤波器的位置，使它可以正常加载。如果滤波器已经正常加载，但是信号很弱或者没有信号，那么有可能是滤波器被损坏或者需要重新调整位置。

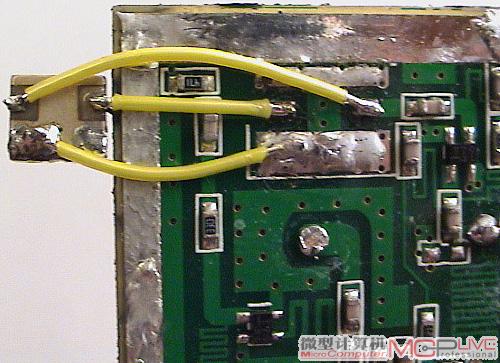

图5：调整后的GPS天线模块上的滤波器

如果需要重新调整滤波器的位置，可以用一只手操作电烙铁，另一只手用钳子夹着滤波器来控制天线模块，直到它掉下来。然后再把线焊接到滤波器，并接着把线连接到天线模块上。

图6：切除塑料锭头前是放不下天线模块的

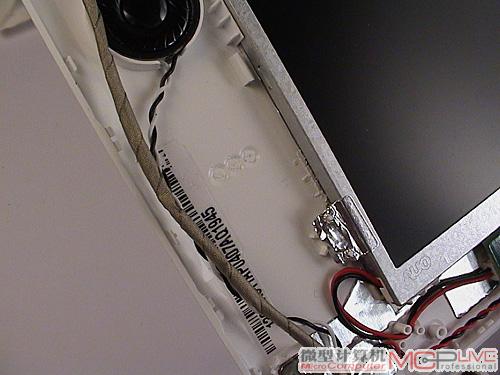

图7：切除塑料锭头后，空间就空出来了

由于EeePC显示屏的边框空间较小，所以要在里面安装GPS天线模块，就需切掉3个固定走线的塑料锭头以及一处固定显示屏的塑料锭头(图6)。没有了这些塑料锭头，显示屏边框的位置才能空出来(图7)，以便放入GPS天线模块。
