为EeePC 701加装GPS模块
EeePC 701算得上是超便携电脑的鼻祖，虽然它的硬件配置不高，但就其性能而言作为一个网络浏览器或是影音播放器还是绰绰有余。特别是小巧的身形和内置的固态硬盘，具有不错的移动性和抗震性。
那我们能不能利用它移动性较好的特质，给它加点其它的功能呢？比如加入GPS功能，不就多了一台7英寸的导航仪？插上USB接口的外置GPS模块当然是简单的解决方案，但是无法满足“一体化”的要求。是否能内置一个GPS模块呢？
图1：EeePC 701屏幕边框安放GPS天线的部分(方框处)
图2：EeePC 701底壳凹处安放GPS主体模块的部分(方框处)
拆开EeePC 701，我们发现它内部的空间还挺“宽敞”，加装一个GPS模块应该没问题。下面就开动咯！
Step 1 准备GPS模块
在网上能够淘到很便宜的GPS模块套装(图3)。我们采用的这个套装包括：采用Nemer iX芯片的GPS主体模块、MMC接口带RG-58同轴线的天线、驱动光盘、塑料壳和2个螺丝。但要把它们安装到EeePC 701中，我们还需要进行一些处理。
图3：GPS模块套装
图4：成功“瘦身”后的GPS主体模块
GPS主体模块的PCB板较大，要把它尽量裁剪小。首先去掉2个LED灯和2个连接头，纽扣电池也能很容易地从PCB板上拆下来。需要注意的是电路板的改短，要小心操作以免误伤PCB板上的电容(图4)。
Step 2 安装GPS天线模块
GPS天线模块也必须能够安装到EeePC外壳的边框里。天线背面的绝缘滤波器需要移到天线模块的旁边，在确保不损伤滤波器的前提下，调整滤波器的位置，使它可以正常加载。如果滤波器已经正常加载，但是信号很弱或者没有信号，那么有可能是滤波器被损坏或者需要重新调整位置。
图5：调整后的GPS天线模块上的滤波器
如果需要重新调整滤波器的位置，可以用一只手操作电烙铁，另一只手用钳子夹着滤波器来控制天线模块，直到它掉下来。然后再把线焊接到滤波器，并接着把线连接到天线模块上。
图6：切除塑料锭头前是放不下天线模块的
图7：切除塑料锭头后，空间就空出来了
由于EeePC显示屏的边框空间较小，所以要在里面安装GPS天线模块，就需切掉3个固定走线的塑料锭头以及一处固定显示屏的塑料锭头(图6)。没有了这些塑料锭头，显示屏边框的位置才能空出来(图7)，以便放入GPS天线模块。
Step 3 整理走线
把RG-58同轴线的绝缘层剥掉，用透明的电工胶布包裹住(图8)，这样电线就不会因为太硬而不好走线了。
图8：整理同轴电线
图9：转轴处线缆的整理方法
图10：焊接轴心线到GPS天线模块
在第2步我们切掉了3个固定走线的塑料锭头，所以在这里需要重新整理摄像头和话筒的线缆，从EeePC的转轴进行走线比较方便(图9)。整理好后，再固定住同轴线，然后焊接轴心线和屏蔽线到天线模块上(图10)。
图11：正面观察走线情况
图12：侧面水平观察天线模块
经过反复的调整和布置，线缆看起来已经比较规矩了。摄像头的线缆可以藏在机械锁扣的中间，这样天线模块就不会显得拥挤。调整时我们可以从侧面水平观察天线模块是否平放在显示屏旁边(图12)，以免在安装边框前板时压到它。把天线模块和其它线缆安置妥当后，边框前板只需轻轻一按，就可以安装回去了。
Step 4 安装GPS主体模块
经过观察，我们发现只有在EeePC主板的网卡控制器上面，也就是音频芯片旁边才有足够的空间安放GPS主体模块(图13)。而且在那里正好接近底座的散热口，也有利于GPS主体模块的散热，一举两得。
图13：GPS主体模块放置在音频芯片旁边

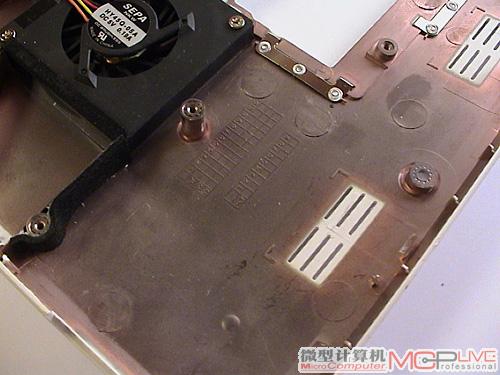

图14：GPS主体模块对应的底壳位置
GPS主体模块的四个角下垫上一些EPE珍珠棉(可从电器包装材料上取得)，可防止GPS主体模块和EeePC主板互相挤压，并起到绝缘的作用(图15)。当把底壳安放回去后，GPS主体模块正好处在底壳的凹陷部位，非常吻合。而且在GPS主板模块的上方还多出一些空间，有利于它的散热。

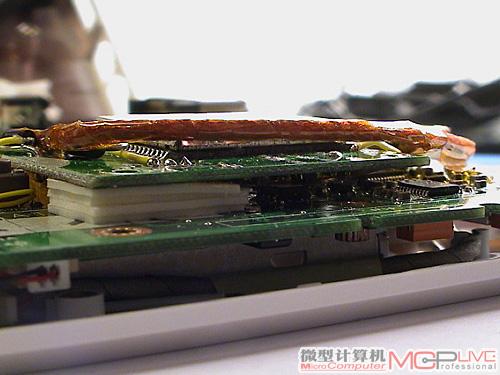

图15：GPS主体模块下垫着的EPE珍珠棉
GPS主体模块需要5V供电。我们首先要明确GPS主体模块上USB接口的定义，并查看EeePC主板背面的5V供电点(POWER)、地线(GND)以及USB信号传输接入点(D-和D+)，然后就近选择连接点。在焊接的时候千万要谨慎，要是主板废了，可就得不偿失了。

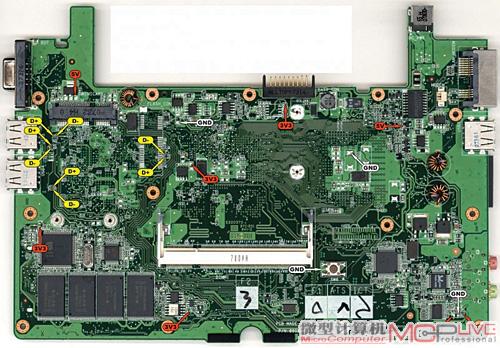

图16：EeePC 701主板供电和信号标示图

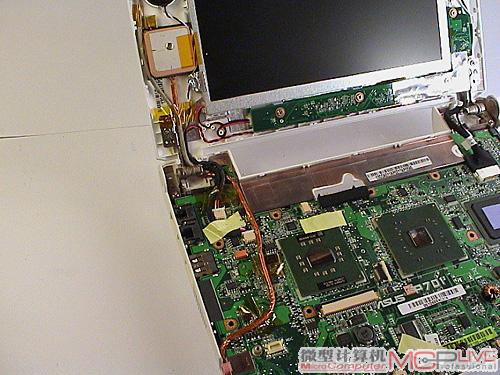

图17：GPS模块安装完毕后的效果
当全部设备安装完毕，整体效果就是这样(图17)，看起来非常清爽。
Step 5 安装GPS驱动程序
后的工作是安装Prolific PL-2303 Serialto-USB收发器的驱动程序，这样GPS就能在Windows XP下工作了。
图18：GPS驱动程序安装成功后在设备管理器中就能找到它了
改造提醒
◆在对GPS主体模块的电路板进行改短时，应采用较大且比较锋利的剪刀，这样操作时才比较省力。
◆在切割塑料锭头时，我们应先把它固定的线缆取下来，以免在操作中误割到线缆。
◆在焊接USB供电部分时，一定要小心，好选用头部较细的电烙铁以提高焊接准确性。
◆在选择GPS模块时，同样可以购买采用SiRF Star Ⅲ芯片或者MTK芯片的模块，价格会贵一些，但搜星效果更好。
◆后要提醒大家的是，用户拆解EeePC加装GPS模块，可能会失去质保，所以好在质保期过后再进行改造。
