有何不同？ 揭开环保主板的神秘面纱
采用更好用料
这类环保产品为了获得较好的环保效果，往往在生产制造时会使用更好的原材料。如想通过RoHS认证，那么这款主板就必须使用各种通过RoHS认证、毒素含量很低的原材料进行生产；如想获得更低的能耗，那么在选择主板PCB时，就会考虑两倍铜PCB产品。两倍铜PCB的原理很简单，即在主板PCB接地层与电源层使用面积相同、重量更大的铜箔来增大铜箔的厚度，从而减小PCB的阻抗，降低热量的损耗，提高电源转换效率。目前两倍铜PCB技术已在技嘉、昂达等品牌主板上得到广泛使用。
具备特有环保技术
同时，此类环保主板往往具备自己特有的环保技术，以获得更好的环保效果。目前在主板产品中脍炙人口的DES、G.P.U、EPU、DrMOS、GPI等技术，都是各主板厂商自行开发的特色节能技术。以早出现的技嘉DES动态节能技术为例，该技术的主要作用是提升处理器供电部分的电源转换效率。尽管当前不少主板采用了12相、16相甚至24相处理器供电设计，但在低负载、处理器所需功率不大的情况下，如果仍完全开启这些多相供电系统就不划算了。这会让每相供电系统都产生导通损耗与开关损耗、从而带来较大的总能源损耗，降低供电部分的转换效率。然而如在高负载、大电流状态下，只使用2相或4相供电电路，则会造成每相供电电路产生很大的热损耗，也会降低供电部分转换效率。

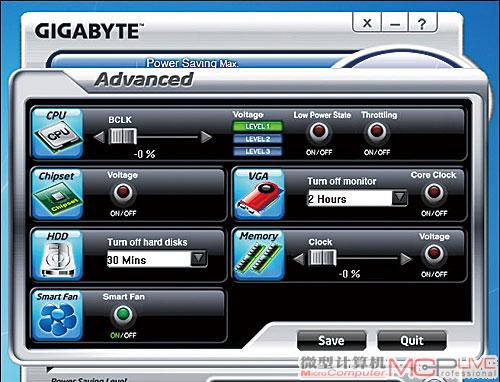

DES2节能技术可对6大能耗大户进行集体节能管理
因此理想的工作方式是，处理器供电系统可以根据处理器所需功率大小，智能地开启合适的供电相数。而通过使用技嘉DES2动态节能技术，我们就能达到这个目的。该技术通过intelsil PWM芯片与DES2软件的配合，可以根据处理器负载大小，对主板供电电路进行6段式调整。如一款24相供电的主板在低负载状态下，只会启动4相供电电路，在中等负载状态下则启动8相、12相或16相供电电路，只有在高负载状态下才会完全启用20或24相供电电路，从而达到较高的电源转换效率。
值得提及的是，新的DES2动态节能技术还可对处理器、内存、主板芯片组、散热风扇、显卡、硬盘这些能耗大户进行能源管理，根据系统的负载大小，降低或提升它们的工作电压、频率、转速，并打开它们自身的节能技术，从而实现更好的整机节能效果。
