技嘉M1305&内置显卡底座D1305测试

早在2008年10月上刊当中，我们曾对笔记本电脑双显卡方案进行过多个方面的探讨，并实际测试了外置显卡与内置双显卡两种方案。现在，随着Intel的Arrandale处理器逐渐普及与NVIDIA Optimus技术的成熟，内置双显卡已经出现了众多的品牌和实际产品，它们在性能与续航之间找到了一个轻松易用的平衡方法，但对图形性能的提升仍然因为笔记本电脑有限的机身内部空间与天然的功耗要求而显得非常有限。而外置显卡，则因为较为小众的市场和缺乏上游厂商支持而陡然增加的研发难度，自我们的测试之后，市场中鲜少见到相关产品，但这种方式对图形性能的提升因不受空间与功耗的限制显得空间巨大。当随机附带内置显卡的底座的技嘉M1305到达《微型计算机》时，我们不禁感叹终于又见到了外置显卡的量产产品，而感叹之余，底座如何连接？驱动是否复杂？使用中是否存在问题？连接是否便利？……这些疑问自然而然就冒了出来，也成为我们评测当中要解决的问题。

技嘉科技 0755-8240-8099 www.gigabyte.com.cn 8600元

清秀纤瘦：外观设计

从外观设计上，很容易辨别出M1305是一款以超轻薄为卖点的CULV机型。它顶盖采用了白色漆面，镜面处理效果较好，看起来颇具档次，亮银色的“GIGABYTE”标识位于顶盖中间偏上位置，大小适中，既不显得夸张，却也不觉小气。打开顶盖之后，首先映入眼帘的就是屏幕的两个转轴，这个突起于平面的两个三角形全部被亮银色包围，单独来看还是不错，不过屏幕转轴上方的屏幕边框与转轴下方的扬声器位置全部是黑色，这就让亮银色的转轴显得有些突兀，视觉上来说整体不够协调。虽然打开顶盖的状态下，亮银转轴没有很好地融入到机身当中，但是闭合状态下，机身尾端露出约16mm的亮银转轴与白色顶盖相得益彰，显出几分灵动。

前面已经提到，M1305的B面(屏幕面)的屏幕边框采用了黑色，但却非呆板的纯黑色，其上布满了细小的十字形暗纹，带来了几分时尚感。屏幕上方，M1305设计了一颗摄像头，这几乎是目前绝大多数笔记本电脑的标准配置了。

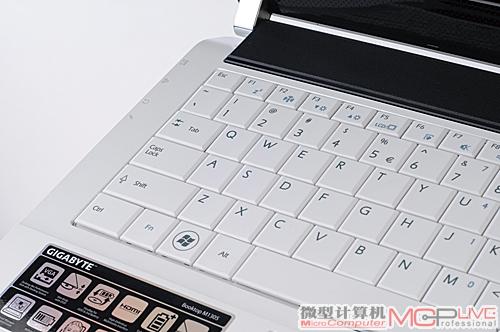

键盘键距虽充足，但是键帽边缘间隔太小

在摄像头的位置，M1305还有一个小设计，摄像头上方镶嵌了一小块长条状银色装饰条，突起于顶盖边缘约3mm，并适度倾斜。这个小装饰物的斜面经过了拉丝处理，有一定视觉效果，而闭合中需要打开顶盖时，大拇指恰好能够在突起的斜面上借力，很好的人性化设计。很多时候，我们都是从这些细节设计当中去挖掘一款产品在性能、外观之外的特点，譬如易于使用的细节处理、易于辨识和操作的小设计等等，M1305不到5cm长的小装饰条就是其中之一。

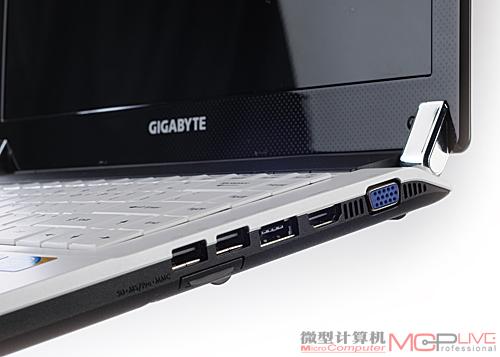

机身右侧接口，两个USB与多合一读卡器一上一下，同时使用容易冲突

机身的设计上，M1305颇具特色，C面(键盘面)左右两侧边缘的棱边经过了弧度处理，在靠近转轴的位置有一个较大的下沉，使得C面的线条与D面(底部)直接结合在一起，这样的好处是侧面看起来机身似乎薄了几分，让因采用CULV平台本就较薄的M1305更显纤瘦。在扬声器区域，这两个弧度分列两边，看起来也多了几分设计感。值得一提的是，M1305在整体外形也做得较好，将CULV机型的轻薄优势发挥了出来，虽然28mm的机身厚度并不算特别优秀，但是结合特殊设计的侧面线条，并不缺乏纤薄之感。

弹赞相合：舒适度

前文已经说到，M1305的顶盖是镜面处理的白色漆面，与亮银色的“GIGABYTE”标识配合起来，颇有几分清秀的感觉。而C面的键盘、腕托与触摸板也采用了白色，算作与顶盖的相互呼应。其中，触摸板表面的白色略深一点，表面有着细小的颗粒，增加了移动时的摩擦，更有手感，也一定程度避免了移动的生涩。

底座上的接口，旁边的黑色倒钩用于固定机身

不过，这块对角线仅82mm的触摸板对于一款13.3英寸规格的机型来说略小了一些，如果能够做到对角线90mm的大小，操作体验应该更上层楼。相较于触摸板，M1305的键盘更为中庸一些，扁平式的键帽设计不那么贴合指肚，键帽边缘之间的仅3mm左右的间隙也显得不太理想，这必然会使误操作率的发生几率稍高一些。好在较短的键程手感还算清晰，回馈也较为利落，键盘基座也固定得较为牢靠，为输入体验挽回不少分数。

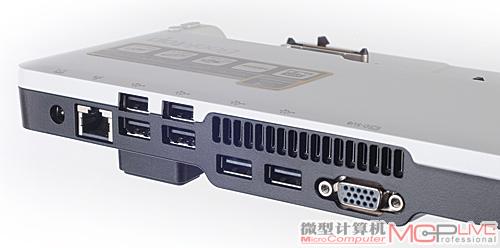

内置显卡底座D1305背部接口

在输入方面的评判中，我们不止一次地强调腕托的设计对于输入体验的重要性，因为很多时候腕部的较快疲劳都是不合理的腕托设计导致的。经过反复的实践，与键帽保持大致水平的腕托高度是较为理想的，M1305的腕托略低于键帽不及1mm，实际体验来看，保持了较好的腕部舒适度，如果光滑的腕托表面能够有一些增进触感、利于通风排汗的纹路设计，相信会带来更棒的输入体验。

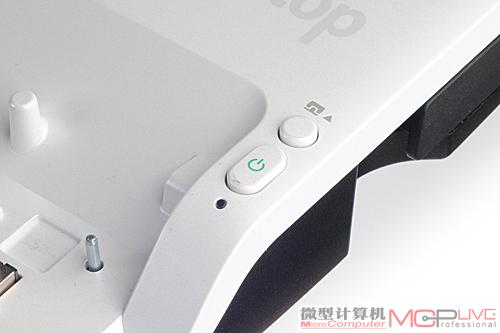

电源键与弹出键，右侧的黑色卡栓用以剥离M1305

在接口设计上，M1305所展现的智慧有限，大部分的接口都拥挤在一起，显然并没有在内部主板布局上下太多的功夫。机身右侧由转轴至前端依次安放了VGA、HDMI、eSATA、两个USB与多合一读卡器这些接口，其中VGA与HDMI约13mm的间距还算理想，同时使用也不容易造成冲突，两个USB接口不足4mm的间距相对窘迫一些，较大的USB设备可能无法同时接入。

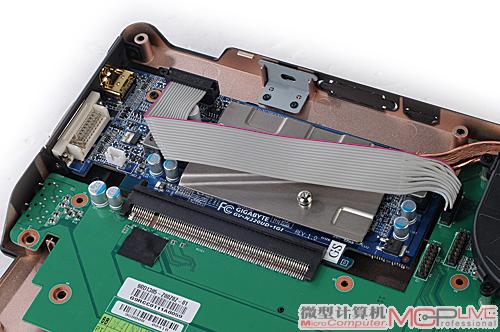

内置显卡是标准的刀版显卡，采用了热管散热

而位于两个USB接口下方的多合一读卡器接口让这三个接口挤作一团，在两个USB接口投入使用之后，插拔存储卡将显得较为不便。机身右侧在靠近用户这一端首先放置了光驱，接下来才是音频接口，这无疑导致使用耳机时，我们必须选择线缆较长的产品，否则无法保持舒适的坐姿。

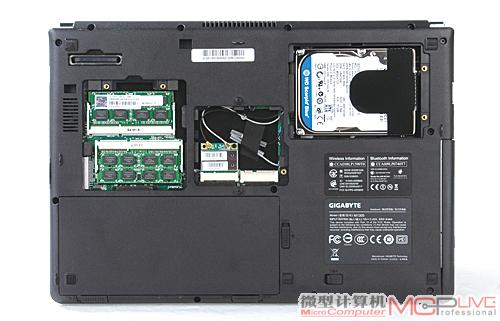

底部可以独立升级内存、硬盘，还可拆卸无线网卡

总体来看，在接口的丰富程度与位置设计上，M1305的表现较为中庸，特别是音频接口的设计，在使用中会造成一定程度的不便，有一定的提升空间。不过在易用性上，M1305值得称赞，它在C面边缘将所有接口进行的标注，用户不必躬身观察就可以得知每个接口的具体位置，使用也变得轻松了不少。

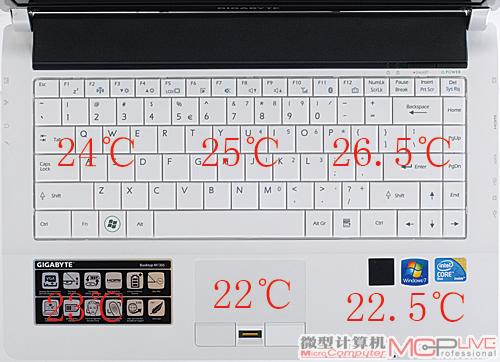

散热表现(室温22℃)

散热测试中，M1305展现了良好的水平，在长达半小时的严苛烤机过程后，即时测量的C面温度都保持了理想的水平(室温约22摄氏度)，在炎热的夏天也能够保证较好的舒适性，这得益于CULV平台较低的发热量与M1305良好的散热设计。

大实用，小遗憾：显卡底座

在M1305附件中，有一个非常特别的装置——带显卡的底座（下文简称显卡底座）。这款显卡底座的型号为D1305，是随机附件，它不但提供了多个不同类型的接口，为特别之处还在于其内置了桌面级GeForce GT 220独立显卡，大大加强了采用GM45芯片组集成显卡的M1305羸弱的图形性能，使之具备了较好的游戏性能。下面我们一步一步来组建和体验这款独特的显卡底座D1305。

为了与M1305相配合，D1305采用了白色漆面，长方形的外形宽约175mm，长约350mm，看起来较为小巧，720g左右的重量携带起来也不会造成太大的负担。D1305提供了丰富的接口，机身左侧是连接显示设备的HDMI与DVI接口，机身背部则从右至左依次排列了电源接口、RJ45接口、6个USB接口与一个VGA接口，它们大大加强了M1305的扩展性，不论是要外接多个显示设备还是要同时接入多个USB设备，在接入了D1305底座之后，M1305都能够轻松胜任，更为重要的是，作为一个随机附件，我们无需另外选购，它就是M1305的一部分。

在使用之前，我们需要安装相应的驱动，安装完毕之后，就可以投入使用了。D1305底座必须单独接入电源才能够使用，这需要在准备阶段接妥，将M1305机身底部右上角的底座接口对准D1305对应的接口，轻轻向下一压，连接就完成了，这时M1305被两个倒钩卡扣固定，另外还有三个小圆柱抵住M1305机身背部，左右两角还有两根固定柱伸入底部的两个螺丝孔。固定之后，如果不向上提起机身，M1305能够很好地应付横向摇晃，不会轻易从底座脱离造成系统崩溃。

连接就位后，系统会有短暂的启动过程，等待启动完成后，D1305就可以使用了。我们首先测试了各个接口，每个接口的使用都非常顺畅，只要接口一接入设备，M1305立即就能反应。USB接口的供电也非常充足，使用大容量的移动硬盘没有问题。普通接口的使用属于即插即用，非常简单，而GeForce GT 220的使用和控制就略微复杂一些。D1305内置的独立显卡并不能将输出信号输出到笔记本电脑屏幕，所以我们要使用GeForce GT 220就必须通过D1305外接显示设备，好在D1305提供了VGA、DVI、HDMI三个接口，能够应付绝大多数显示设备。连接了显示设备之后，显卡部分的控制将通过系统桌面边栏的两个按钮来进行。在D1305与M1305连接完毕并成功启用后，桌面右侧的边栏将出现三个小选框组成的窗口，上方的选框是当前状态标识，显示器状的图标显示红叉的时候，表现GeForce GT 220并未启用，此时仍然是GMA X4500MHD在工作，当图标显示经典的蓝天白云图案时，则表现GeForce GT 220已经启动，并将信号输出到外接显示设备；中间选框集成显卡与底座扩展显卡的切换按钮，单击之后，两个显卡之间的切换将在半分钟之内完成；第三个选框则启动系统控制面板的屏幕分辨率选项卡，以便在切换中提供快速调节显示参数的绿色通道，应对不同显示设备的不同需求。

在右侧D1305设计了两个按键，它们都是为断开连接服务的。D1305并不支持热插拔，所以断开与M1305的连接有两个途径，第一是按下两个按键中的脱离键，待系统完成相应操作后，方可断开；第二是按下两个按键中的关机键，D1305将会控制M1305执行关机操作，待系统关闭后，即可断开。D1305在右侧隐藏了一个拨杆，将拨杆向外拨动约45度，M1305就会自动弹起。经过测试，我们建议用户尽量关机后再断开，因为即便按下脱离键断开后，测试中还是有20%的几率出现了意外，包括自动关机、系统崩溃等。

NTSC 51.72%

在连接到D1305之后，M1305的性能表现有了大幅度的提升，特别是在游戏性能方面，提升幅度极大。在集成显卡模式下，我们测试了3DMark Vantage，得分仅为E1117，而接入底座之后，分数提升至E6899，增幅接近520%。实际游戏测试也非常悬殊，在集显模式下，我们测试了对性能要求较低的《街头霸王4》，低效果下，仅9fps左右的平均帧数，幻灯片式的画面完全丧失了游戏性；接入底座后，中等画质下，平均帧数达到了56fps，画面非常流畅，人物出招迅速，反应灵敏，游戏性得以完全地展现。《生化危机5》的测试情况也较为理想，1680×1050分辨率中等画质下，在DirectX 10模式中，《生化危机5》的平均帧数达到了40.5fps，画面流畅，操控自如，游戏体验很好。

在D1305全速运行的游戏测试中，我们也同时进行了散热测试，实际测试证明，D1305内部散热设计做得不错，游戏测试进行一大半的时候，其表面温度依然控制在合理的范围内，虽然其表面设计了一个散热口，但大部分热量还是通过背部的出风口排出，不会对用户造成太大的影响。而我们一度心存疑惑的噪音问题也并不明显，即便是全速运行时，其噪音也与M1305全速运行的噪音略高一点，两者噪音相加也不会对用户造成太大的困扰，当然，寂静的深夜，噪音的增加还是略有些明显。

细节设计实用，底座扩展性丰富，外置显卡大大加强了图形性能。
键盘手感一般。

M1305大的特点来自于配备独立显卡的扩展底座D1305，从自身表现来看，M1305是一款中规中矩的CULV机型，它保持了纤薄的身躯、较轻的重量与基本合格的续航时间，这些优点的背后，它同样具备大多数集成显卡的CULV机型的硬伤——图形性能羸弱。D1305的出现，除了增加丰富的接口之外，很好地弥补了这一缺憾。虽然在桌面显卡的序列中，GeForce GT 220性能表现一般，但是对于笔记本电脑来说，在与GMA X4500MHD的对比当中，它还是给予了我们巨大的惊喜——除了悬殊的3DMark Vantage测试分数之外，中等画质中等分辨率设置下还能够让CULV机型M1305流畅运行当下较为热门的3D游戏。不过，如果说以前的笔记本电脑外接显卡这类产品因为是借助普通USB接口实现功能，包括带宽与驱动在内的多种因素导致无法输出到笔记本电脑的显示屏，还能够被理解的话，那么使用专用扩展接口的D1305，完全可以利用带宽更高的PCI-E接口，驱动问题也更容易解决，而它依然只能通过外接显示设备实现输出，这不能不说是一个较大的遗憾，带来了应用环境的较大限制。在只能通过外接显示设备输出这个前提下，我们认为D1305更为适合在家庭中固定使用，当需要移动使用时，M1305就是一台标准的CULV机型，便于携带，性能足以满足办公与影音需求；当需要畅玩游戏时，在相对固定的家庭中，接入D1305底座，借助相对强大不少的GeForce GT 220的性能与外接的更大尺寸的显示设备，获得更好的游戏体验。至此，M1305的适合人群就呼之欲出了：有较大的移动办公需求，同时又经常在固定环境中玩游戏，并且具备至少一台显示设备(显示器、平板电视、投影仪等)的用户非常适合选购这台独特的CULV机型。
