从699元到2499元 P55主板成本探秘

一颗贵过两颗价—昂贵的P55芯片组

说到主板价格，就不能不谈芯片组。目前英特尔向中国大陆市场出售的P55芯片组定价在38美元左右，相比之前传言的45美元略有降低，但按照1∶6.8的汇率计算，P55芯片组258元的价格依旧是比较昂贵的。从技术规格来看，相比P45、P43等芯片组，P55芯片组采用单芯片设计，没有内置的内存控制器、显卡PCI-E控制器，前端总线也已经取消，仅依靠低速的DMI总线和CPU沟通，其具备的功能只相当于传统芯片组的南桥部分，因此无论是芯片组的复杂程度还是其实际功能上来看，P55芯片组的价格应该更低。

然而事实是目前P45、P43芯片组搭配ICH10南桥的价格分别在28美元、18美元左右，即便搭配功能强大的ICH10R南桥也只需再多付出2个美元。那么为什么P55芯片组的价格会更高呢？我们认为这主要还是因为P55主要用于采用Lynnfield核心的Core i5、Core i7等高端平台上，而目前英特尔独拥高端平台性能优势，再加上新品推广阶段，不希望过低的价格影响产品形象，因此人为将
P55的定价拉高，借价格区分产品定位，并获取丰厚利润。换句话来说，英特尔的市场策略导致了
P55芯片组的高昂定价。

一算就清楚——P55主板成本怎么看?

不过尽管P55芯片组价格昂贵，但在采用相同芯片组的前提下，一些普通P55主板价格可控制在700元以内，而一些高端P55主板的价格却在2000元以上。那么这些产品又有什么差距，除去芯片组，他们的成本还有多少“水分”呢？下面就让我们来一探究竟。

注：需要特别说明的是，本文中的价格不确定因素很大，给出相应的数据只是表明行业平均值。实际上料件受到市场行情波动的影响，时常有起伏，价格也不尽相同。另外，采购量和持续采购能力对料件的价格影响非常大。比如月生产主板能力在10万片左右的主板大厂会直接找电容、插槽等厂商谈判，取得相对市场价格更优惠的大客户采购价。另外，一些特殊料件由于涉及到新模具、全新工艺等问题，初次应用成本都非常高昂，但如果一些主板大厂决定大面积使用这些设计方案，这种特殊料件的成本就会迅速被平摊降低。举一个简单例子，普通的铁素体电感黑色、表面光滑；如果某厂商向电感厂商定制顶部栅格状电感，并指定颜色和独立标识，如果采购1000个，那么单颗电感成本将昂贵无比，如果此厂商决定大批量使用，数量在10万以上，那采购价格只会比普通电感贵不到10%，颇为划算。

1.PCB基料

PCB印刷电路板是主板的基石。由于主板本身面积大，诸如P55这类高集成度单芯片组主板走线和布局也不太复杂。因此绝大部分主流P55主板只使用了4层PCB，而一些高端两千元级别的主板使用6层甚至8层PCB来获取更好的超频性能和稳定性。

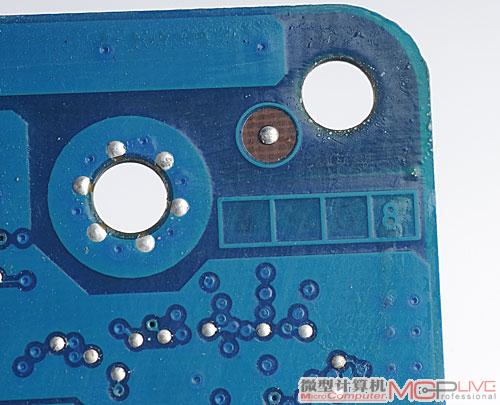

采用两倍铜技术的8层PCB具备较高的成本

目前国内市场4层PCB的价格在50元左右，6层PCB则需要80元，而8层PCB则需要100元～
120元。如果需采用两倍铜之类的PCB特色技术，还需要再加5元～10元成本。

2.LGA 1156插槽和扣具

LGA 1156由于更换了新的扣具，价格也是飞速上升。之前LGA 775的插槽、扣具加在一起也不过3美元，而LGA 1156的插槽和扣具价格翻了两番，价格上升至10美元，折合人民币70元。如果你需要质量更高的插槽，价格还得往上加，接近100元也不为过。

3.处理器供电部分价格

处理器供电部分的价格是各主板比较重头、也是差异化很大的部分。不同厂商在这方面的设计差异非常明显。既有遵守传统规范的5～6相设计，也有超前极致的“等效32相”或“等效24相”设计方案。但总的来说，供电部分的价格由以下两方面决定：PWM芯片及辅助芯片；电感、电容、
MOS管等元件。

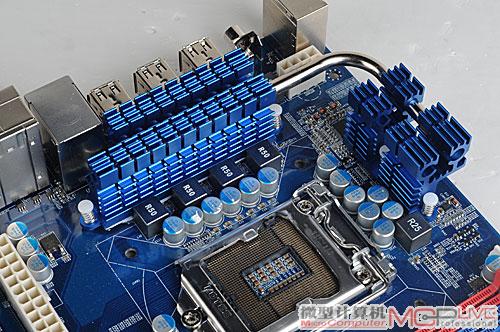

简单实用的4+1相供电将为主板节约不少开销

从市场已有的P55主板PWM芯片来看，高档主板有采用8相PWM芯片，其PWM芯片在10～12元左右；中高档产品使用6相PWM芯片，采购价格在6～7元左右；一些中低端产品则使用了4相
PWM主控芯片，采购价格在3～5元左右。除PWM芯片外，每一相供电至少需要需要一颗输入电容、一颗输出电容、一颗电感和两颗MOSFET（全部为常见采用D-PAK封装的“三脚MOSFET”），其中单颗电容、电感的均价在1元左右，单颗MOSFET的均价在0.5元左右，因此单相供电电路的总成本约为4元。

假设一款主板使用了6相供电设计，每相供电全部使用常规固态电容，铁素体电感和“一上一下”双MOSFET设计，那么供电部分的物料成本就在6相PWM成本（6元）+6×单相供电电路成本（4元）=30元。不过，这个例子比较保守，很多主板的MOSFET可能为采用SOP封装的“八脚
MOS”，这种MOSFET比常见的“三脚MOS”贵了约0.5～1元钱。电容也可能由普通的固态电容换成三洋、富士通等厂商的高品质固态电容，每颗电容的成本又上升0.5元左右。同时还有一些厂商每相供电使用双电感并联，甚至四电感并联的设计方式，每多一颗电感，成本则会再上升1元钱。所以，如果同为6相设计，但每相采用2颗电感，并配备四颗“八脚MOS”，电容也改为顶级的三洋SVP的话，那么每相电感部分的成本会增加1元，每相MOSFET的成本会增加3元（SOP MOSFET价格按1元计算），每相电容成本会增加1元，每相供电用料总成本则会增加5元，6相供电的总成本则会上升至30+6×5=60元左右。可以看出，即便只在相同相数设计上做小小的变化，主板处理器供电部分的成本就会有很大的差距，因此可以想象那些供电电路采用等效24相或32相设计的成本将比普通主板高出不少。

4.接口设计

主板的接口设计也是体现厂商特色的地方。不过，如果这一部分没有特殊设计，成本占用并不多。常见的由USB、eSATA、光纤、IEEE 1394、PS/2、千兆网卡等组成的接口群，整体价格不会超过30元。如果一些厂商需要特色的设计方案，比如镀金、多层重叠接口、接口屏蔽、特殊接口方案等，成本则会有小幅度上升，但昂贵的设计价格基本不会超过50元。

5.BIOS芯片

目前P55主板已经很少有厂商使用8Mbit容量的BIOS了。由于需要设置大量信息，16Mbit的
BIOS被普遍采用在一些超频设计出色、功能丰富的P55主板上。价格方面，8Mbit的BIOS芯片采购价格约为3～4元，而16Mbit的BIOS芯片价格在10元钱左右。
