花5毛钱增强定位能力 手机GPS天线改造

虽然部分智能手机集成有GPS功能，但它们内置的天线一般较短，实际使用效果与GPS导航仪相比，往往存在着搜星速度慢、搜星效果差等问题。有没有办法能够解决这个问题呢？有一个很简单的办法，就是给手机加装一个天线。下面我们就以HTC T3238手机为例，通过在它上面加装天线，为各位读者提供这方面改造的思路。

Step 1 工具准备

这次改造，我们使用的材料很简单，一张废旧的SIM卡和一根10cm长的铜导线，花费应该不会超过5毛钱。此外，还需要准备电烙铁以及胶布。

在改造前，我们需要对材料进行一些处理。首先将SIM卡裁剪成只有铜片的大小，然后对背部的塑料部分进行打磨，打磨得越薄越好，但是不要磨出铜来。为什么要进行打磨而不是直接将铜片撕下来呢？一是因为铜片和塑料片粘得太紧，而且它本身不是一个整体，如果直接撕的话容易将铜片弄断；另外一点则是从绝缘角度考虑。之所以要将它打磨得比较薄是为了将它放入手机后，盖子还能盖上。

Step 2 天线改造处理完

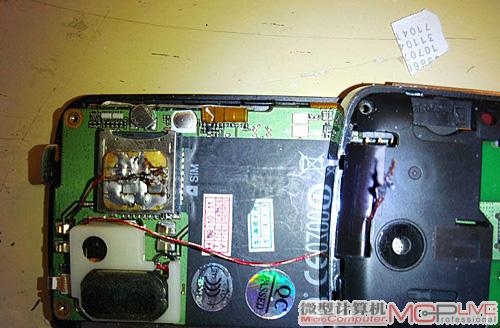

SIM卡后，把它放在手机背部靠右上的位置，铜片那面朝上。然后用电烙铁将它与铜导线焊在一起(图1)。

图1

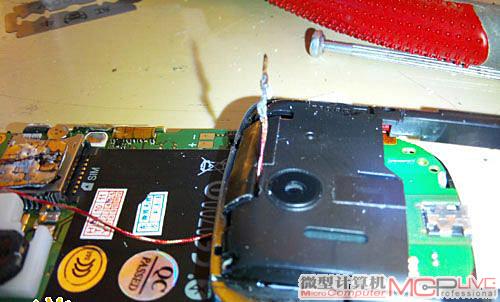

将T3238内置天线的漆层刮开，把导线上与触点接触地方的绝缘去掉，然后紧紧缠绕在一起。而铜导线的另一头从手机后盖的缝隙处引出，将机器内部的导线用胶布固定住(图2)。

图2

之所以要多弄出来一点导线是为了方便以后再次升级，升级的时候只需再加上一个SIM卡即可。

图3

将盖子合上，并将多余的铜导线盘起来，用胶布固定住(图3)。

实测效果

我们在屋内测试天线改造后的效果。测试环境是在客厅中，窗口外10米处有一栋7层楼房，可以说角度很差。客厅后面还有一间卧室，那边的信号源可以忽略。

图4

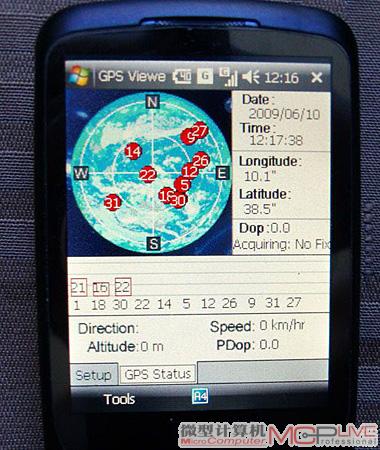

改造前，T3238放在窗口时没有任何卫星信号。改造后，首先将T3238放在离窗口2米的位置，能搜到卫星(图4)。

图5

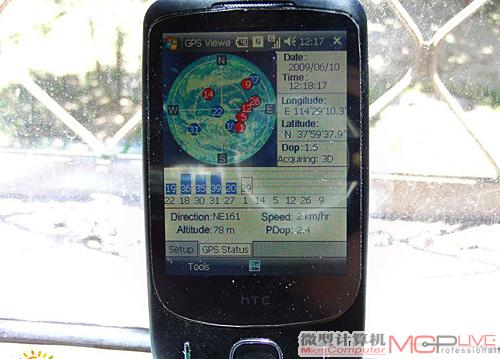

将手机移到窗口处，30秒后搜索到的卫星数量增加(图5)。运行凯立德后，卫星能搜索到9颗卫星(图6)，改造后的效果非常明显。

图6

虽然是用T3238的改造来举例，但其实这个改造思路同样可以用在其它具有GPS功能的手机上，包括诺基亚N78、N95等。基本思路就是通过使用导线，一头连接手机内置天线，另一头伸出手机以增强信号接收能力。
