第一时间解析航嘉X7电源

为什么是900W？

很多人会问，从600W到1200W甚至更高都被可称为大功率电源，为什么航嘉首次推出高端电源就将功率定为900W呢？航嘉表示，即使是发烧友，选择电源也应该按需购买。如果电源功率远远超过电脑所需，不论购买成本还是长期使用都会造成无谓的浪费。航嘉的设计理念是让更多用户“买得起，用得着”，产品必须“（性能）上得去，（价格/成本）下得来”。经过反复试验后，航嘉发现该功率恰好能满足当前Core i7+三卡互联平台的供电需求，同时又能较好地控制成本，终才将X7电源的额定功率确定为900W。

用料扎实——X7内部解析

X7电源的做工用料是否会因为成本的降低而大打折扣？带着这个疑问我们打开了X7电源的外壳。首先看到，它采用的是悦伦电(YateLoon)的14cm双滚珠风扇，大转速为2500rpm。而在其
PCB板上，我们发现元件焊盘全部采用镀金铜箔材料，相比普通PCB板所用的铝箔材料，镀金铜箔材料可以提高导电性、抗氧化，延长电源的使用寿命。当然，也会在一定程度上增加制造成本。

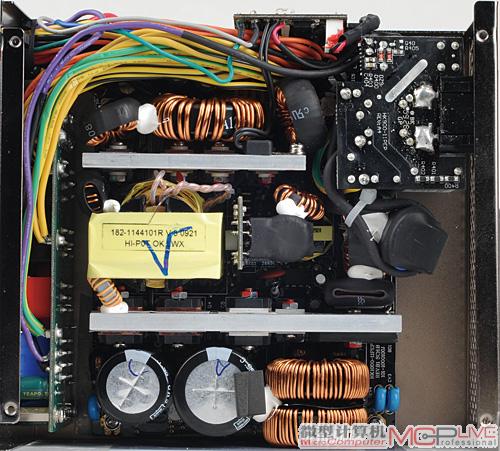

X7电源的内部结构，做工用料扎实

细看X7电源的电路，可以看到它采用了完整的一二级EMI电路和先进的交错式PFC，交错式
PFC的作用我们稍后还会讲到。在高压滤波部分,它采用的是1颗330uF和1颗470uF的日本Nichicon(蓝宝石)大容量电容，85℃耐温，主路PWM控制芯片采用德州仪器(TI)的UC3895，MOS管主要来自仙童(fairchild)，低压输出部分使用的是台系tempo电容，主辅变压器均用料扎实。

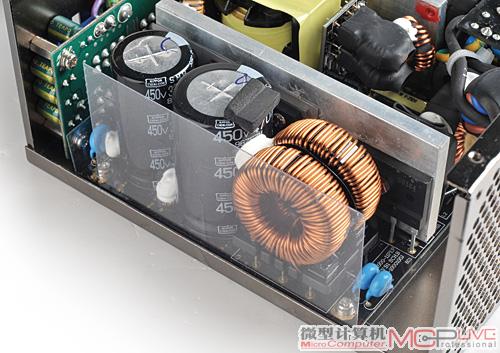

高压滤波部分330uF和470uF的Nichicon电容，以及交错式PFC的两个电感线圈

凭心而论，与顶级电源相比，不到千元的X7电源在次要的电路和器件参数上稍有妥协，但仍然做到了较高的转换效率，是一种相当务实的做法。
